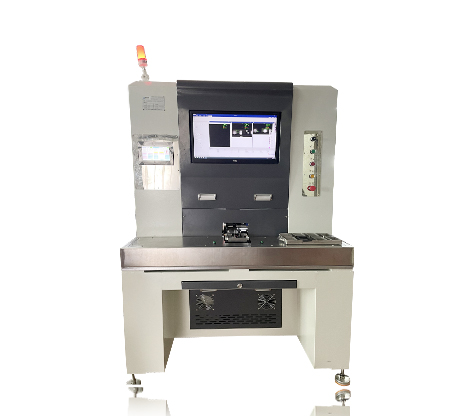

CCD視覺檢測系統由工業級相機、圖像采集硬件、圖像處理軟件及執行輸出設備構成。其中軟件部分為整套系統的核心，承擔圖像分析、邏輯判斷、指令輸出等功能。其功能模塊種類豐富、結構清晰，根據檢測任務可組合使用。

圖像采集模塊為基礎功能，支持單幀采集、連續采集、觸發采集等模式?？烧{(diào)節分辨率、幀率、曝光時間、增益、白平衡等參數，確保圖像質量滿足后續處理需求。

圖像預處理模塊用于改善采集圖像效果，常見功能包括去噪、對比度增強、邊緣銳化、亮度均衡、灰度變換、區域裁剪等。提升目標區域識別準確性，降低背景干擾影響。

幾何測量模塊為主要分析功能之一，可進行長度、角度、直徑、圓心、間距、面積、曲線擬合等幾何量測。適用于尺寸控制、位置定位、外形對比等任務，測量精度可達亞像素級別。

瑕疵檢測模塊支持刮傷、破損、氣泡、壓痕、臟污、漏印、缺角等表面異常識別。通過灰度閾值、紋理識別、邊緣輪廓、對比度分析等方式判斷缺陷區域并輸出判定結果。

字符識別模塊（OCR）支持印刷字符、激光標刻、油墨碼、打點碼等識別。識別對象包括數字、英文字母、二維碼、條形碼等，適用于序列號讀取、批次追溯、標簽核驗等場景。

圖像比對模塊可進行模板匹配、特征提取、位置校準等操作。通過對標準樣品建立特征模板，對實際圖像進行重疊比對，用于復雜圖案識別及定位對位。

判斷邏輯模塊根據設定規則執行多條件組合判斷，可設置合格閾值、誤差范圍、多點決策路徑，輸出OK/NG信號，實現邏輯控制。

數據通信模塊支持與上位系統通信，包括MES接口、數據庫寫入、IO信號反饋、PLC數據交互等。實現檢測信息記錄、分類統計、產品追溯等功能。

參數管理模塊提供檢測方案配置、保存、調用、備份功能。支持多種產品程序切換，適用于產線更換或多品種并線運行場景。

權限管理模塊控制操作層級，設置管理員、工程師、操作員權限，防止參數誤操作，保證系統穩定運行。

日志記錄模塊可追蹤檢測歷史、報警事件、程序切換、操作行為等，支持追溯分析與維護參考。

CCD視覺檢測軟件具備圖像采集、處理、分析、判斷、輸出、管理等多層次模塊功能，支持靈活組合與功能拓展?？舍槍Σ煌瑧?yīng)用需求配置定制化軟件方案，適用于各類工業檢測場景。
